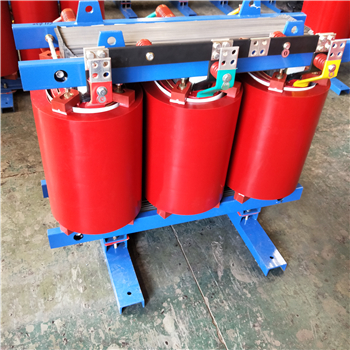

SCB10-3150KVA干式變壓器

　　SCB10-3150KVA干式變壓器的優點：

　　本公司采用國外先進技術生產樹脂絕緣干式變壓器，自主研制了SC9、SCB9系列及SC10、SCB10系列帶填料的薄絕緣干式變壓器。線圈采用環氧樹脂封裝，點火困難，防火防爆，免維護，無污染，體積小，可直接安裝在負荷中心。同時，科學合理的設計和鑄造工藝使產品局部放電更小，噪音低，散熱能力強。在強制空冷條件下，產品可在額定載荷140%下長時間運行。具有智能溫控器，具有故障報警、超溫報警、超溫跳閘、黑匣子等功能。通過RS485串行接口連接到計算機，可進行集中監控。

　　本公司產品廣泛應用于轉運系統，如酒店、機場、高層建筑、商業中心、住宅區等重要場所，地鐵、冶煉廠、船舶、海上鉆井平臺等惡劣環境。

　　1、鐵芯

　　選用進口高質量冷軋硅鋼片、全斜縫結構。管座用F級無量綱膠帶捆綁，鐵心表面用環氧樹脂包裹，以減少空載損耗、空載電流和鐵心噪音。夾具和緊固件經過特殊的表面處理，外觀質量進一步提高。

　　2、高壓繞組

　　環氧樹脂和填料的真空注入大大減少了局部放電，提高了線圈的電強度。繞組內外壁填充有玻璃纖維網，增強了繞組的機械強度，提高了產品抗突然短路的能力。線圈不會破裂。

　　3、低壓繞組

　　箔結構的使用解決了使用繞組時的軸向螺旋角的問題，使轉子更平衡。同時，盤管采用軸向冷卻風管，增強了散熱能力。在卷繞層之間采用DMD環氧樹脂的預浸料，實現整體的固化成型。

　　4、制造工序

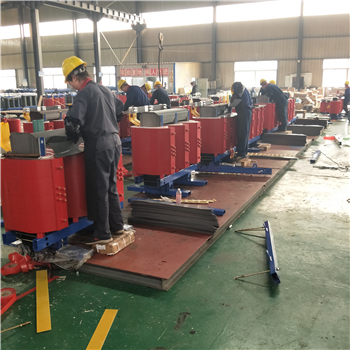

　　線圈卷繞在高精度繞線機上，低壓繞組采用箔式繞組結構。如果變壓器容量較大，則有通風管道。卷繞后，進行真空干燥。整個鑄造和養護過程嚴格按照技術要求操作，每個過程都需要根據情況進行嚴格的監測和調整。鑄造精密制造工藝確保線圈無氣泡、無空洞，使生產的變壓器達到高質量的運行效果。

　　5、溫度控制與空氣冷卻系統

　　該冷卻風扇采用錯流頭吹冷卻風扇，具有噪音低、氣壓高、外形美觀的特點，增強了變壓器的過載能力。溫度控制采用智能溫控器，提高了變壓器運行的安全性和可靠性。

　　6、保護罩和外母線

　　保護殼為變壓器提供了進一步的安全保護，保護等級為IP20、IP23等。外殼材料包括冷軋鋼板、不銹鋼等，可供用戶選擇。低壓輸出線采用標準母線輸出線，既可以采用側面輸出線，也可以采用上部輸出線，還可以為用戶設計特殊的輸出線方式。

　　7、變壓器出線方式

　　普通出線、標準閉塞母線、標準側出線可根據不同接口形式制作，也可根據用戶要求設計特殊出線。
